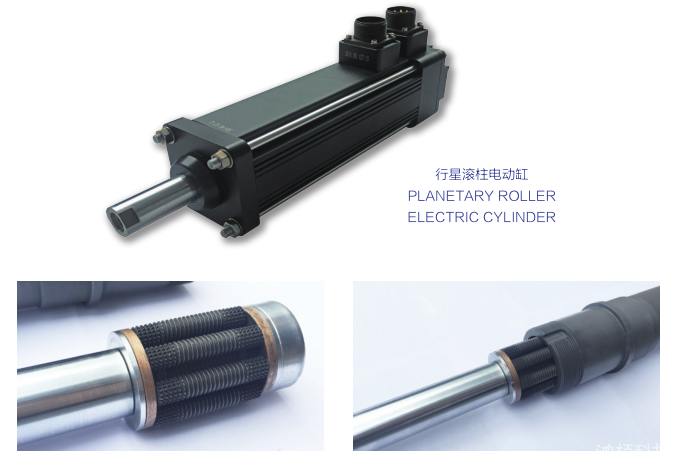

行星滾柱電動缸

PLANETARY ROLLER ELECTRIC CYLINDER

產品簡介：
該產品采用精密行星滾柱絲桿傳動技術，內置無刷伺服電機 ，適用于具有低、中、高級性能要求的
運動控制系統。該產品將內置無刷伺服電機與滾柱絲桿傳動結構融為一體，伺服電機轉子的旋轉運動直
接通過滾柱絲杠 機構轉化為推桿的直線運動。該產品可根據客戶的需求進行個性化定制服務。
The product uses precision planetary roller screw drive technology, built-in brushless servo motor，applicable to a low,
medium and high-level performance motion control system. The product will be built integrated brushless servo motor and ball
screw drive structure, servo motor rotor rotary motion into linear motion directly by putting a ball screw mechanism. The product
can be customized according to customer demand for personalized service.

主機總體性能參數 OVERALL TECHNICAL DATA

產品特點：

1、性能優異，壽命長，維護成本低

該產品的所有運動傳動部件被安裝在完全密封的殼體內，在推桿輸出端有軸襯和密封裝置，以避免粉塵顆

料及其他污染物對電動缸 內部的關鍵運動機構造成影響，確保惡劣條件下電動缸也能正常工作。同時，缸體內

部采用標準潤滑油潤滑，可使電動缸長時間連續工作，故障率低。

2、負載大，剛性好

該產品可輸出極高的速度和極大的推力，壽命是滾珠絲杠 的15倍。與同體積的滾珠絲杠相比，具有更高

的機械剛性。

3、發熱量小，速度可控

該產品相對于傳統定子繞線技術能夠傳遞更高的持續電機扭矩，分段定子疊片設計使電機具有最小的發熱

量，所以該產品比傳統電機的性能更加穩定可靠。

該產品內置無刷伺服電機，可以進行精確的位置和速度控制，并提供多種位置反饋方式，包括旋轉變壓

器、編碼器及內置直線位置反饋元件（LVDT）。

4、 結構緊湊，外觀美觀，應用范圍廣

該產品采用精密滾柱行星絲桿傳動，與一般的電機相比，體積更緊湊，電動缸殼體采用了先進的發黑噴砂

技術，外形美觀大方。可以方便的應用到高性能的單軸或多軸運動控制系統中，包括從食品飲料包裝到多軸加

工中心，甚至飛機組裝等多種領域應用。

5、安裝靈活，易拆卸維修

該產品由前后法蘭端蓋、缸體、內部結構以及四根拉桿組成，安裝拆卸靈活方便，相比一般電機更易拆卸維修。
